浙江20选5历史记录:Acrel-2000电力监控系统在东莞天安数码城的应用

12选5开奖结果浙江 www.rkrc9.cn 2018-05-31 11:47:02来源:太平洋安防网已被 157 人阅读

内容摘要:安科瑞 胡烨 随着电力工业的快速发展、计算机网络技术的成熟、智能电力仪表的应用,电力系统监控已进入智能化、网络化、数字化的时代。本文介绍基于网络电力仪表的Acrel-2000电力监测软件在东莞天安数码城配电监控中的应用。系统实现了分散式采集和集中控制管理的智能化、数字化、网络化电力监控。
 1、项目概况

  由东莞天安数码城有限公司投资兴建的“东莞天安数码城” 坐落于东莞新城市中心地带南城区,是东莞市“三重“项目,也是南城区三个百亿项目之一。

  项目总体规划占地面积约30万平方米,建筑面积100万平方米,总投资50亿元。园区开发的“天安科技产业大厦”系列产品,主要功能包括:为创新型企业提供研发和办公的科技产业大厦,为科技、管理人才提供工作、休闲的配套设施等,融合研发、检测、轻型生产、商务办公、物资存储等功能。

  整个商业体B区的配电系统设有1个高低压变配电室,内置4台变压器,位于商业体地下一层;整个配电系统共计103多个低压馈出回路,进线回路均安装网络多功能电力仪表ACR220ELH,出线回路安装网络多功能电力仪表PZ96L-E4/KC或PZ72L-E4/KC。对整个配电系统的运行进行监测。

  2、用户需求

  配电室配电回路过多,且没有人员长期值班抄表,为了便于对对整个配电系统进行集中管理,商业体供电系统要求设立一套稳定可靠的电力监控系统,实现对商业体各个用电环节的用电情况进行监测。

  3、设计方案

  3.1 主要设计参考标准

  ● IEC870-1 《远动设备及系统总则一般原理和指导性规范》

  ● IEC870-4 《远动设备及系统性能要求》

  ● IEC870-5 《远动设备及系统传输规约》

  ● DL 448-91 《电能计量装置管理规程》

  ● ISO/IEC11801 《国际综合布线标准》

  ● GB/50198-94 《监控系统工程技术规范》

  3.2 系统结构

  整个系统采设计了一套Acrel2000电力监控系统,采用分层分布式结构,即现场设备层、网络管理层、监控管理层。

  现场设备为采集现场各回路电力系统运行参数,包括电流、电压、功率等遥测信息以及断路器分合闸状态以及故障等开关量状态;网络管理层主要包括通讯管理机、光电转换设备、交换机等,负责数据的上传及指令的下达;监控管理层为整个系统的核心,所有数据的存储、电力系统的运行状况的显示、控制指令的下达均通过该部分完成。

  主要功能为一次主接线图界面显示;事件记录,系统运行异常监测;故障报警及操作记录;电能报表查询与打印;系统负荷查询、用户权限管理等主要功能;遥测信息报表查询,断路器分合闸状态指示等。

  整个系统的网络结构如图1所示:


  图1 系统拓扑图

  整个系统的监控中心位于配电室值班室,变电所内相邻25块为数量上限的仪表连接成一根总线直接连接到管理中心的后台。组建成电力监控系统专用局域网,完成数据的传输。

  3.3 软件设计

  Acrel-2000 电力监控软件是对现场仪表数据进行采集监控的专用软件,系统为智能化网络电力监控系统,系统综合应用计算机网络、通讯、数据库、数值处理等多种现代信息技术,是电力系统的基础和重要组成部分。软件组态灵活、实用性强、操作简单、易于维护和扩展性强。它提供了良好的用户开发界面和简捷的工程实现方法,能够满足企业节能的要求,而且可利用网络通讯和IT信息处理技术,有效的加强物业的内部管理,提升物业的科学管理决策速度和准确度。

  系统依据客户实际需求进行设计,并实现了配电监测、电能报表、通讯状态、事件及报警等功能。

  图2所示为本系统配电监测界面,实时显示配电室各回路三相电流、三相电压、有功功率、无功功率、率因数以及当前该回路断路器分、合闸状态、设备通讯报警、负荷越限报警等。并弹出报警提出对话框,提醒值班人员及时处理故障,降低事故发生率。


  图2 配电监测

  图3所示为电能汇总报表,列出各回路电能数据,方便客户查询和打印。根据业主需求可以查看日报表,月报表,年报表。清晰了解各用电单位在某一时间段内的用电状况,为决策层节能减排提供数据依据。


  图3 电能报表

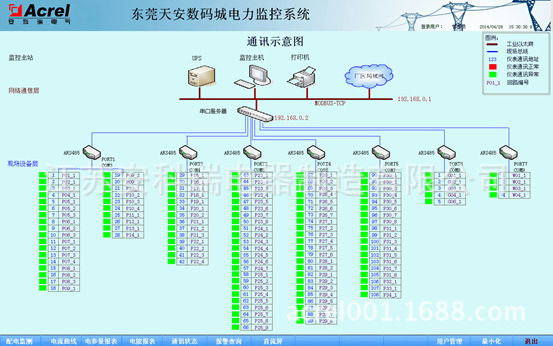

  通信状态界面,方便管理员掌握设备通讯的通讯情况,对存在故障的设备及时发现,确保系统稳定运行。如图4所示:


  图4 通讯状态

  4、结束语

  在当今配电设施的应用中,商业广场项目的配电安全性至关重要,本文介绍的Acrel-2000电力监控系统在东莞天安数码城的应用,可以实现对变电所配电柜供配电回路用电的实时监控,不仅能显示回路用电状况,还具有网络通讯功能,可以与计算机组成电力监控系统。系统实现对采集数据的分析、处理,实时显示变电所内各配电回路的运行状态,对负载越限具有弹出报警对话框、语音提示,并生成各种电能报表、分析曲线、图形等,便于电能的远程抄表以及分析、研究,该系统运行安全、可靠、稳定,为商业广场项目解决用电问题提供了真实可靠的依据,取得了较好的经济效益。

  参考文献:

  [1]《电力电测数字仪表原理与应用指南》, 任致程、周中,中国电力出版社

  [2]《电力监控系统在供配电设计中的应用》,高士宏,科技风
